DC插座的安裝和連接方法沒有你想象的那么難
發布時間：2018-08-09 點擊次數：次
DC插座的安裝和連接方法沒有你想象的那么難，只需要系統的看一下，可以輕松的應對，具體的細節在下文中介紹下。

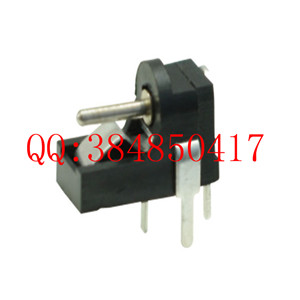

DC插座是可安裝、插拔在電路板上，用于連接AC適配器的一種DC插座。由于其引腳與IC齒距不相匹配，不能直接安裝到萬能板2．54mm問距的插孔中，需要用直徑聲1．1～1．6mm的鉆孔器在電路板中進行開孔。
如果有聲1．1mm左右的小型鉆孔器最好，當然在一般的購物中心大約花費800日元就可以買到手動鉆孔器，對電路板插孔進行開孔，用鉗子和工具刀進一步將孔擴寬。
開孔工作完成后，所示，對插座的引腳進行焊接。在開孔處沒有焊接時，折曲并固定DC插座伸出的引腳，周圍搭上銅線(鍍錫)進行焊接。
DC插座連接電源的方法
在連接AC(DC)適配器時，使用的DC連接器插座極性一定要與AC適配器所標示的極性相吻合．需要仔細確認中心引腳是負極還是正極。
而且，當AC適配器不設置為整流用時，輸出的不再是DC(直流電)而是AC(交流電)，在此沒有采用交流功能。適配器的銘牌標志通常所示，需要仔細查看銘牌內容，確認引腳極性。此次所使用的AC適配器中心引腳為正極性，DC插座后端引腳為正極，中心下方的引腳為接地線。
