輕觸開關不同結構情況下的工作原理
發布時間：2019-01-07 點擊次數：次
今天給大家介紹輕觸開關不同結構情況下的工作原理，具體有哪些內容呢？我們一起看下文介紹。
輕觸開關的結構主要可分為蓋板、按鈕、彈片、基座、引腳五大部分，其中，按鈕指的是外力施加處;彈片是輕觸開關的關鍵組件，開關的通斷就是靠彈片受力變化引起的;引腳指的是輕觸開關與電路的聯接處，一般為五個引腳，兩兩一組，還有一個引腳用于接地作用，當開關被正確受力時，四個引腳相導通使得電路導通，而開關沒有正確外力對其施壓時，四個引腳兩兩一組并不相通，使得電路處于斷開狀態。

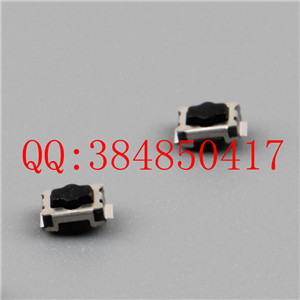

輕觸開關根據原理的不同可分為兩種，一種是利用金屬?gòu)椘瑏?lái)完成開關導通截止?fàn)顟B(tài)的切換，該類輕觸開關手感好，按下按鈕至一定程度時伴隨有滴答的聲音出現;另一種是利用導電橡膠來完成開關導通截止?fàn)顟B(tài)的切換，該類開關手感也好，但接觸電阻大，約為上一種的10000倍。輕觸開關
一、由常開觸點、常閉觸點組合而成，在四腳輕觸開關中，常開觸點的作用，就是當壓力向常開觸點施壓時，這個電路就呈現接通狀態;當撤銷這種壓力的時候，就恢復到了原始的常閉觸點，也就是所謂的斷開。這個施壓的力，就是用我們的手去開按鈕、關按鈕的動作。
二、當撤銷施壓的時候，四腳輕觸開關就會被關閉，其四腳輕觸開關內部結構都是依靠金屬?gòu)椘瑏?lái)保護受力情況，實現接通、斷開。
三、四腳輕觸開關原理跟其結構是有著聯系的，如220V交流電通過燈泡H及整流全橋后，變成直流脈動電壓，作為正向偏壓，加在可控硅VS及R支路上。
1、白天，亮度大于一定程度時，光敏二極管D呈現底阻狀態≤1KΩ，使三極管V截止，其發射極無電流輸出，單向可控硅VS因無觸發電流而阻斷。此時流過燈泡H的電流≤2.2mA,燈泡H不能發光。電阻R1和穩壓二極管DW使三極管V偏壓不超過6.8V，對三極管起保護作用。
2、夜晚，亮度小于一定程度時，光敏二極管D呈現高阻狀態 ≥100KΩ，使三極管V正向?qū)ǎl(fā)射極約有0.8V的電壓，使可控硅VS觸發導通，燈泡H發光。RP是清晨或傍晚實現開關轉換的亮度選擇元件。
四、無論什么樣結構的輕觸開關，四腳輕觸開關的共同之處就是有四個引腳，四腳輕觸快關比普通輕觸開關的優勢就是可以很牢固的焊接，大家都能很準確的利用四腳輕觸開關進行調節和控制。
當我們按下輕觸開關的按鈕時，其彈片受到彈力作用發生形變向下接觸到焊片，使得開關的兩組引腳相導通，從而使得電路呈現導通狀態;而當我們撤離外力時，彈片形變恢復原始狀態，脫離焊片，開關的兩組引腳也不再導通，從而使得電路呈現截止?fàn)顟B(tài)。
